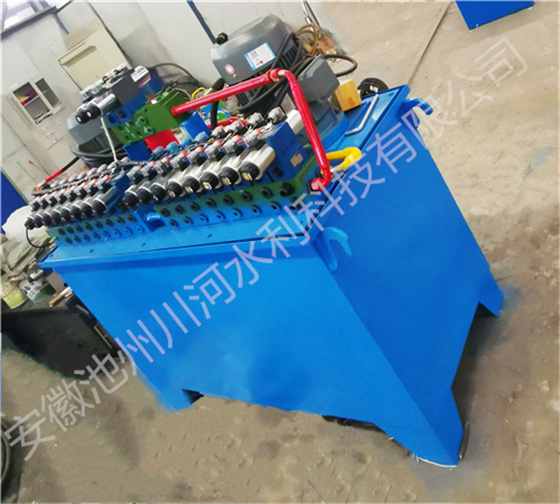

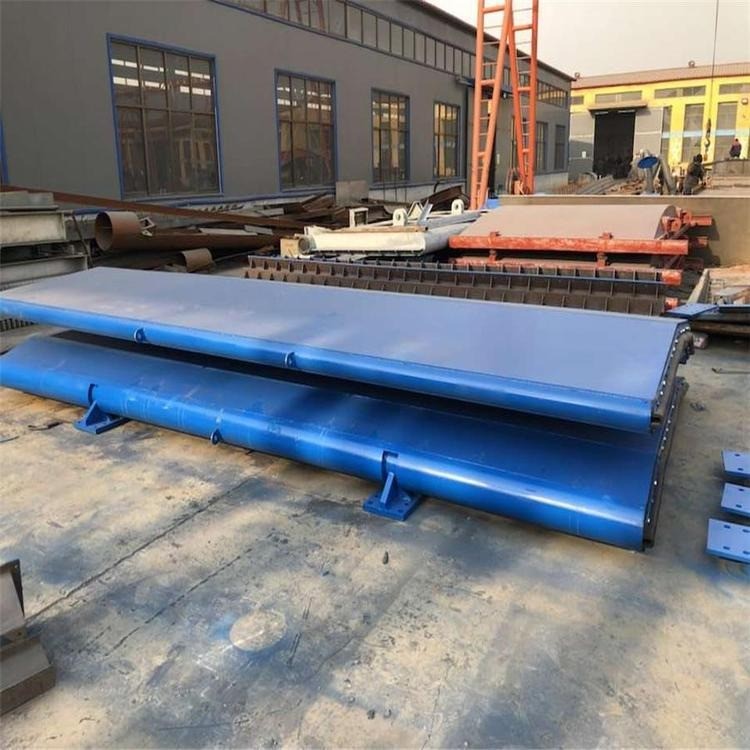

國家知識產權局（12）實用新型多級可調液壓鋼壩

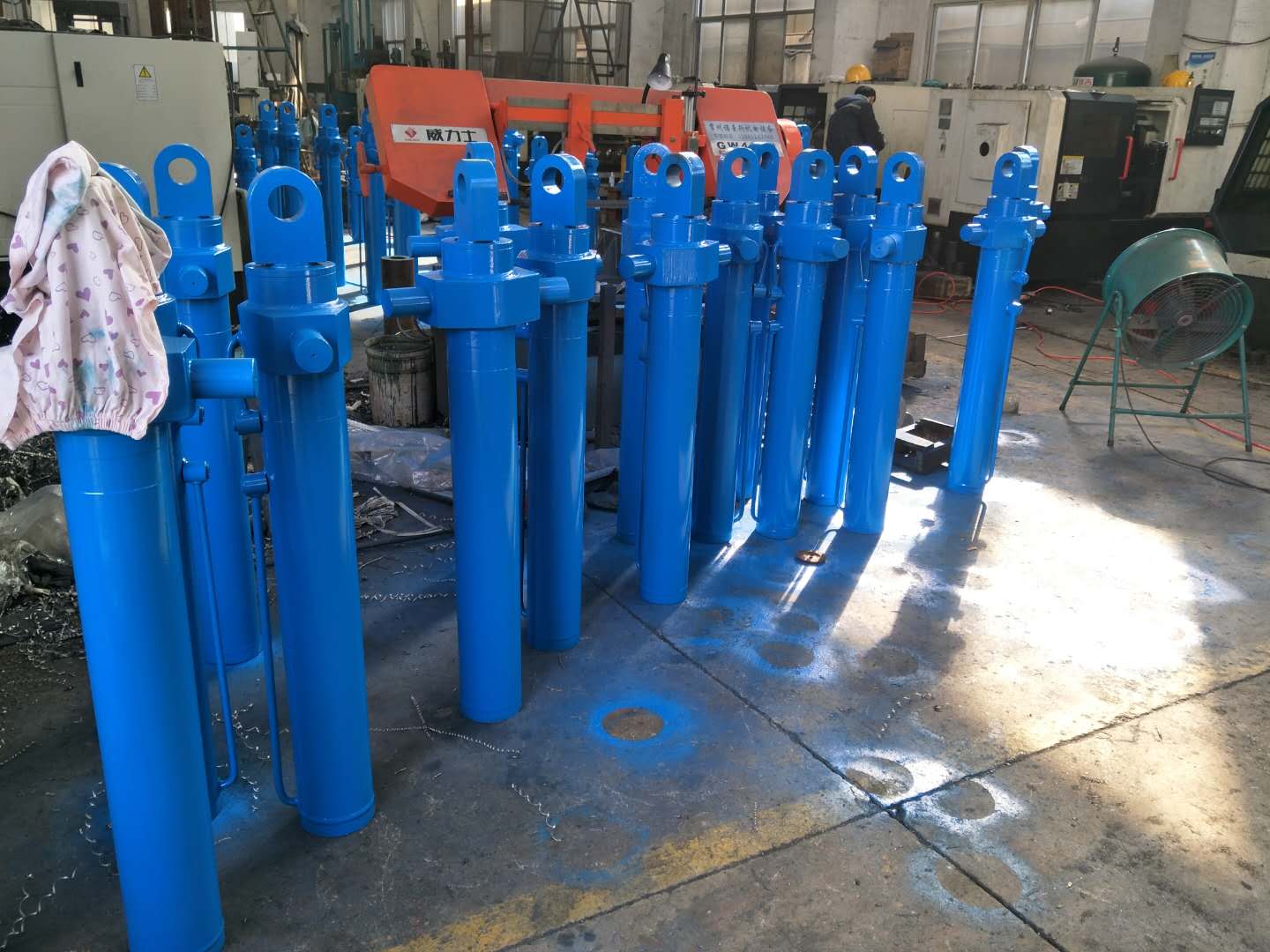

權利要求書：1 頁，描述，3 頁，附圖，3 頁。 多級可調水工鋼壩，其特征在于：包括鋼壩主體、預埋裝置和驅動裝置； 鋼壩主體包括活動壩面和支撐桿，支撐桿鉸接在活動壩面右側中部； 埋置裝置包括鉸接底座、支撐桿限位鉤、液壓缸支架、錯位液壓缸。 活動壩面底部設有鉸接底座，活動壩面右側壩基上縱向均勻分布有數個支撐桿限位鉤。 在支桿限位鉤底部的壩基內安裝有錯位液壓缸。 支撐桿限位鉤上設有與錯位液壓缸相配合的錯位通孔； 驅動裝置包括液壓缸和搖臂。 活動壩面底部固定有搖臂。 搖臂底部與液壓缸活塞桿鉸接。 連接好，液壓缸右端固定在液壓缸支架上，液壓缸支架固定在壩基上。 2.根據權利要求1所述的多級可調水工鋼壩，其特征在于：所述支撐桿限位鉤包括底座和鉤體，所述底座呈梯形，其左端設有斜面，鉤體呈直角三棱柱狀，鉤體的斜面設置在鉤體的右端。 鉤體設置在底座頂部的右側，鉤體左側的底座設置有斜面。 在錯位通孔下方的壩基內設有錯位液壓缸。 3.根據權利要求1所述的多級可調水工鋼壩，其特征在于：所述錯位液壓缸的活塞桿端部設有與所述錯位通孔相配合的錯位頂塊，所述錯位頂塊為盤狀金屬塊翻板鉤的安裝連接圖，錯位頂塊與錯位液壓缸活塞桿的連接方式為焊接。

4.根據權利要求1所述的多級可調水工鋼壩，其特征在于：所述支撐桿限位鉤的數量為5個。 4.根據權利要求1所述的多級可調水工鋼壩，其特征在于：活動壩面底部中間位置設有搖臂，搖臂與液壓缸連接。 搖臂左右兩側對稱設有支撐桿，每根支撐桿下方的活動壩面均在底部設有鉸接底座。 6.根據權利要求1所述的多級可調水工鋼壩，其特征在于：活動壩面設有曝氣裝置，所述曝氣裝置由曝氣裝置主體和噴嘴組成。 活動壩面 曝氣裝置主體設置在壩面左側，活動壩面頂部設置有多個均勻分布的噴嘴。 7.根據權利要求6所述的多級可調水工鋼壩，其特征在于：所述曝氣裝置為噴泉式曝氣多級可調水工鋼壩技術領域 [0001]本實用新型涉及鋼壩技術領域，特別是多級可調水工鋼壩。 背景技術 [0002] 閘門安裝在溢流壩、岸邊溢洪道、排水孔、水工隧道、水閘等建筑物的開口處，起到調節流量、控制上下游水位、泄洪、排沙的作用。 或者漂浮物等，是水工建筑物的重要組成部分； 其中，底軸驅動翻板閘門是一種可實現雙向阻水、啟閉靈活、調度方便、工程隱蔽、防洪通航無阻礙、改善河道A的裝置。新型景觀門。 [0003] 目前，現有的底軸驅動翻板閘門由門扇、埋地部分和升降關閉裝置組成； 旱季時，一般將下軸驅動翻板閘門豎立起來進行蓄水，而在汛期時，將門瓣降下進行泄洪作業。 現有的底軸驅動翻板閘門雖然能夠有效調節河道水位，但在實際運行中仍存在一些問題需要改進。 具體問題如下： 第一節 1、現有閘門的工作狀態為完全放下或完全直立。 在一些全年水位變化較大的河流上使用時，會因河流上游水位低于閘葉而截流。 斷流不僅會嚴重影響河流下游的日常生活，而且會導致下游許多水生生物因缺水而死亡，從而破壞河流下游的生態環境； 其次，河流的流動水體可以通過水體給水體增氧，水中溶解氧含量高，有利于提高水體的自凈能力。 然而，現有閘門蓄水時，河流上游形成封閉式水庫。 此時水體靜止，降低了水體的溶解氧含量，從而降低了水體的自凈能力。 、破壞河流生態環境； 第三，現在很多城市內河都安裝了底軸驅動翻板閘門。 雖然滿足了城市蓄水、泄洪的需要，但不夠美觀。

實用新型內容 [0004] 針對現有技術的缺陷和不足，本實用新型提出了一種多級可調水工鋼壩，解決了現有閘門關閉而造成河流斷流的問題，并擴大了壩底軸驅動翻板閘門的使用范圍。 [0005] 本實用新型解決其技術問題所采用的技術方案是: [0006] 一種多級可調水力鋼壩，包括鋼壩主體、埋設裝置和驅動裝置； [0007] 鋼壩主體包括活動壩面、支撐桿，活動壩面右側中部鉸接有支撐桿； [0008] 包埋裝置包括鉸接底座、支撐桿限位鉤、液壓缸支架和錯位液壓缸。 活動壩面底部設有鉸接底座，活動壩面右側壩基上設有若干個縱向均勻分布的支撐桿限位鉤。 在支桿限位鉤底部的壩基內安裝有錯位液壓缸。 支撐桿限位鉤上設有與錯位液壓缸相配合的錯位通孔； [0009] 驅動裝置包括液壓缸和搖臂，搖臂固定連接于活動壩面的底部，搖臂液壓缸的底部鉸接于活動壩面的活塞桿。液壓缸。 液壓缸右端固定在液壓缸支架上，液壓缸支架固定在壩基上。 [0010]進一步地，所述支撐桿限位鉤包括底座和鉤體。 底座呈梯形，底座左端設有斜面。 鉤體呈直角三棱柱狀，鉤體右端設有斜面，鉤體設置在底座頂部的右側，底座鉤體左側設有錯位通孔，錯位通孔下方的壩基設有鉤體。 有一個脫位液壓缸。

[0011] 進一步地，所述錯位液壓缸的活塞桿端部設置有與所述錯位通孔相配合的錯位頂塊，所述錯位頂塊為圓盤狀金屬塊，所述錯位頂塊與所述錯位頂塊相配合。 [0012] 進一步地，所述支撐桿限位鉤的數量為3個。 [0013] 進一步地，所述活動壩面底部中間位置設有搖臂。 ，搖臂連接液壓缸。 搖臂左右兩側對稱設置有支撐桿，每根支撐桿下方都有支撐桿。 活動壩面底部裝有鉸接底座。 [0014] 進一步地，所述活動壩面設置有曝氣裝置，所述曝氣裝置由曝氣裝置主體和噴嘴組成，所述活動壩面的左側設置有曝氣裝置主體，所述活動壩面設置有曝氣裝置主體。壩面頂部裝有數個均勻分布的噴嘴。 [0015]進一步地，所述曝氣裝置為噴泉式曝氣器。 [0016] 本實用新型具有以下有益效果：一是通過設置支撐桿及配套的縱向均勻分布的支撐桿限位鉤，靈活調節活動壩面高度，滿足水位。 多級調節，特別是在枯水期，可同時實現蓄水的需要和防止下游河流斷流，保護鋼壩所在河流的生態環境，擴大范圍鋼壩的使用情況； 其次，本實用新型通過設置噴泉增氧機，在蓄水期間開啟噴泉增氧機，不僅可以增加水中的溶解氧含量，提高水體的自凈能力，而且噴泉使下軸驅動翻板閘門更美觀。

附圖說明 [0017] 圖1為本實用新型的整體結構示意圖； [0018]圖2為本實用新型實際安裝時的側剖視圖； [0019] 圖3是支撐桿限位鉤與錯位液壓缸的側剖視圖； [0020] 圖4是支撐桿限位鉤的俯視圖； [0021]圖5為本實用新型的右視圖。 具體實施方式 [0022] 下面結合附圖對本實用新型的具體實施方式進行詳細說明。 如圖1至圖5所示，多級可調水工鋼壩包括鋼壩主體1、埋設裝置2和驅動裝置3。 鋼壩主體1包括活動壩面11和支撐桿12，支撐桿12鉸接于活動壩面11右側中部。 包埋裝置2包括鉸接座21、支撐桿限位鉤22、液壓缸支架23、錯位液壓缸24。活動壩面11的底部設有鉸接座21。 活動壩面11右側的壩基4設有若干個縱向均勻分布的支撐桿限位鉤22。 支撐桿限位鉤22位于底部壩基4內。 安裝有錯位液壓缸24，支撐桿限位鉤22上設有與錯位液壓缸24配合的錯位通孔22-1； 驅動裝置3包括液壓缸31、搖臂32，活動壩面11的底部固定有搖臂32。搖臂32的底部與液壓缸31的活塞桿連接。以鉸接方式。 液壓缸31的右端固定在液壓缸支架23上。液壓缸支架23固定在壩基4上； 支撐桿限位鉤22包括底座22-2和鉤體22-3。 底座22-2呈梯形，設置于底座22-2的左端。 具有斜面，鉤體22-3呈直角三棱柱狀，鉤體22-3的斜面設置在鉤體22-3的右端，鉤體22設置在底座22-2-3頂部的右側。 鉤體22-3左側底座設有錯位通孔22-1，錯位通孔22-1下方的壩基4上設有錯位液壓缸24； 錯位液壓缸24的活塞桿端部設有與錯位通孔22-1相配合的錯位頂塊22-4。 位錯頂塊22-4是圓盤狀金屬塊。 錯位頂塊22-4與錯位液壓缸24的活塞桿的連接方式為焊接； 支撐桿限位鉤22的數量為3個。 活動壩面11底部中間位置設有搖臂32。搖臂32與液壓缸31連接。搖臂32左右兩側對稱設有支撐桿12。活動壩面11的底部設有搖臂32。支撐桿12下方的活動壩面11設有鉸接座21。 活動壩面11上設有曝氣裝置5。曝氣裝置5由曝氣裝置主體51和噴嘴52組成。曝氣裝置主體51設置在活動壩面11的左側。活動壩面11的頂部均勻分布有若干個噴嘴52； 曝氣裝置5為噴泉曝氣機。

本實用新型實際工作時，啟動液壓缸，使液壓缸活塞桿收縮。 在活塞桿的帶動下，搖臂拉動活動壩面旋轉，使活動壩面緩慢上升。 在這個過程中，支撐桿的底端會隨著活動壩面的旋轉而被向左拖動。 當活動壩面達到設定高度時，支撐桿也將進入相應的支撐桿限位鉤內。 此時，液壓缸將關閉，支撐桿將活動壩面支撐起來，使活動壩面穩定豎立在預定高度。 這樣可以防止液壓缸的活塞桿因長期承受活動壩面拉力而損壞，延長液壓缸的使用壽命； 若需要降低閘門高度可同時開啟液壓缸和錯位液壓缸。 錯位液壓缸驅動錯位頂出塊將支撐桿推出支撐桿限位鉤。 液壓缸活塞桿向左伸出，帶動搖臂使活動壩面減速。 向右旋轉，支撐桿底部隨之向右移動。 當活動壩面到達預定位置，支撐桿底部進入相應的支撐桿限位鉤時，液壓缸和錯位液壓缸關閉，使活動壩面的高度下降到指定位置； 本實用新型通過不同位置的支撐桿限位鉤調節支撐桿底部的位置，從而控制活動壩面的高度。 與現有只能全開或全閉的鋼壩相比，其使用范圍更廣，環保性能更好。 [0025]本實用新型具有以下有益效果：第一，本實用新型靈活提供支撐桿及配套的縱向均勻分布的支撐桿限位鉤。 調節活動壩面高度，可滿足水位的多級調節。 特別是在枯水季節，可同時實現蓄水的需要和防止下游河流外流，保護鋼壩所在河流的生態環境。 本實用新型擴大了鋼壩的使用范圍； 其次，本實用新型設有噴泉曝氣機。 蓄水期間，開啟噴泉增氧機，不僅可以增加水中的溶氧含量，提高水體的自凈能力，而且噴泉使底部軸驅動翻板閘門更加美觀。 [0026] 以上示出并描述了本實用新型的基本原理、主要特征和優點。 本實用新型并不局限于上述實施例。 上述實施例及描述僅說明本實用新型的原理。 在不脫離本實用新型的精神和范圍的情況下，本實用新型可以有各種改動和改進。 ，這些修改和改進均落在本實用新型要求保護的范圍之內。本實用新型要求的保護范圍以所附權利要求為準。
