倒虹吸原理 引江中線穿越漳河是怎樣做到江水不犯河水的

如何防止河流入侵河流？

圖文：邯鄲老崔

南水北調中線工程是中國近代最大的人工運河工程。

它從長江最大支流漢江丹江口水庫引水，跨江、斷山、過路，或在空中飛翔，或在無形中前行，一路北上1267公里，惠及五湖四海。湖北、河南、河北、北京、天津等省份。 （城市）。 不僅讓北方居民喝上甘甜的南方水，還為沿線河流提供了生態供水，極大改善了華北地區的生態環境。

（請橫屏。南水北調工程穿越漳州航拍。攝影@）

▼

漳河是河北省和河南省的界河。 南水北調中線工程穿越漳河，進入河北省邯鄲市界。 邯鄲市引水工程全長80公里，穿越漳河、滏陽河、溱河、明河等多條河流。 為了保證河水不與河水發生干擾，修建了一系列渡河建設工程，包括渡槽、倒虹吸、隧道等，使河水上下通行，各兩條河流以自己的方式相交，互不干擾。

（請橫屏。南水北調穿越漳州的工程，河水不會與河水發生干擾。攝影@）

▼

邯鄲市河流中，漳河、沁河采用倒虹吸工程，滏陽河、明河采用渡槽跨越。

（請橫屏。南水北調經沁河反虹吸工程。攝影@）

▼

渡槽，相信大家都知道。 倒虹吸管可能很多人不了解，也不了解它的原理。

其實，如果你先了解了虹吸現象，也就了解了倒虹吸的原理。

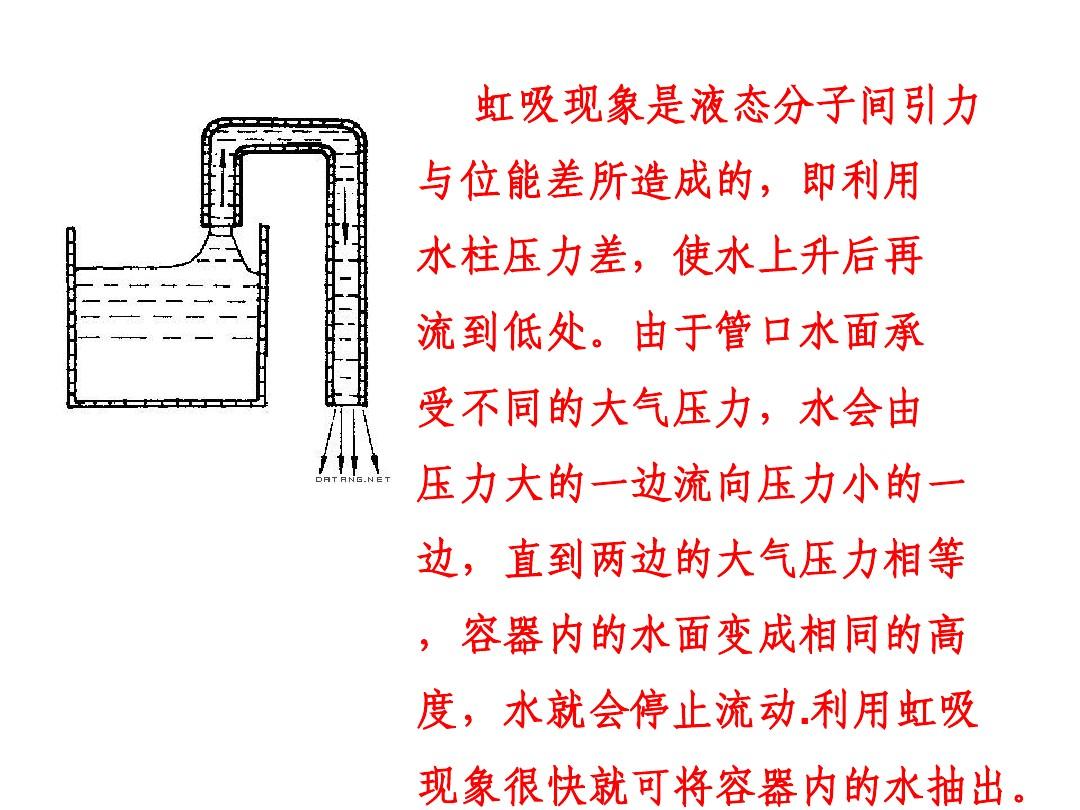

（虹吸原理示意圖）

▼

虹吸現象是利用液位高度差引起的壓力差來起作用的現象。 原理聽起來有點混亂和復雜，但實際上我們生活中經常用到虹吸原理。 例如，如果我們想從汽車油箱中抽出一些油，我們通常會找到一根軟管，將一端放入油箱中，然后用嘴吸另一端。 當看到管內有油時，迅速降低噴嘴，油就會自然流出。 再比如倒虹吸原理，家里養魚的朋友想要清理魚缸底部的沉積物，并不需要把整缸水都換掉。 他只需要一根吸管就可以解決問題。

（倒虹吸過河原理示意圖）

▼

倒虹吸，顧名思義，就是把虹吸管倒過來，使空間的形狀從n型變成u型，通水原理是一樣的。

（南水北調工程穿越漳河示意圖。攝影@）

▼

在水利工程中，倒虹吸是常用的立交橋水工結構。 它類似于連接器，利用壓力差讓水流在障礙物下通過封閉的管道。 雖然倒虹吸管和虹吸管的輸水原理是一樣的，但由于倒虹吸管弓向下彎曲，水流到較低的地方，所以在開始工作時不需要人為地在管內產生真空。 ，因此應用更為廣泛。

（倒虹吸工程施工實景。圖片來源@網絡）

▼

南水北調中線干渠規模大、長度長、交叉建筑物多。 整個過程共有102個倒虹吸管。 其中，穿越黃河、漳河就是采用倒虹吸工程的例子。

（請橫屏。航拍過漳河引水工程倒虹吸。攝影@）▼

與跨黃河倒虹吸工程相比，漳河倒虹吸工程規模和施工難度要小得多，但其重要性和作用卻沒有降低。 它是跨越兩省界河的跨運河工程，擔負著輸水、取水、調度等多項任務。

（請橫屏。引水工程穿越漳河倒虹吸工程。攝影@）

▼

（請橫屏。長江中線改道漳河倒虹吸工程。攝影@）

▼

這是一個河流交匯處的傳奇，也是水利工程尊重自然、順應自然的智慧的體現。

●完●
