網線原理：百兆網只用4根線，另外4根在睡覺

從電話線說起，網線的前世

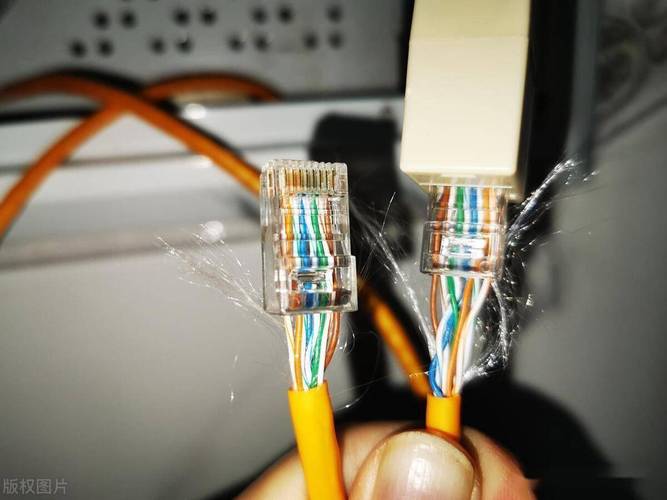

你們可曾剪開過那已被廢棄掉的網線? 其中有著八根呈現彩色的細細的線, 它們排列得規規矩矩整整齊齊的, 并且是兩兩相互纏繞從而形成了四對。

你可知道, 百兆網絡所使用的僅僅是其中的四條, 而另外的四條, 幾十年來一直處于閑置狀態, 就好像一直在“安睡”一樣。

網線此物, 追根溯源來自于電話線 , 19世紀末之時, 最早的電話線乃是兩根銅芯 , 一根用于傳遞信號前往 , 另一根讓電流得以返回 , 與現今家中用于插臺燈的電線原理毫無二致 , 一根火線一根零線 , 從而形成回路。

2芯是夠用的, 可是存在一個極為致命的問題, 那就是噪音大, 而且串音十分嚴重。兩根電線是并排走的，一根線的電流一旦發生變化, 就會在旁邊的線上感應出雜散信號, 如此一來, 你打電話的時候就能聽到隔壁線路的聲音, 這情形就如同廣播蹭頻道一樣。

工程師察覺到, 將兩根線扭結成一對, 狀況全然不同。當扭在一起的兩根線遭遇外界干擾之際, 感應產生的雜散信號方向是相反的, 會彼此抵消，進而使噪音大幅度降低。

這就是雙絞線的起源，1881年就有記錄了。

? 以太網出現，從4芯到8芯的躍遷

進入20世紀80年代，以太網誕生。

剛出現的以太網僅需要兩對線, 也就是四根芯, 緣由十分簡單, 那時網速僅有這般情況是, 數據傳輸時用一對線來發送, 再用一對線進行接收, 四根芯是完全能夠滿足需求的。

這就是為什么你家百兆網絡，網線里只有4條芯在工作：

橙白與橙（位于1、2腳）, 這兩者組合后用于發送TX, 綠白和綠（處于3、6腳）, 二者組合起來用于接收RX, 藍白及藍（處在4、5腳）, 它們組合后是閑置狀態或者用于PoE供電, 棕白同棕（在7、8腳）, 這二者組合后是閑置狀態或者用于PoE供電。

另外4條一直在陪跑，直到千兆網絡出現。

1999年的時候, 千兆以太網被發布出來了, 其速度產生了跳躍, 變成了百兆速度的10倍。由于2對線已經無法承受這樣的速度了因此, 工程師將藍對和棕對也拉進來投入使用, 8條芯都全部參與工作, 每對線同時進行雙向傳輸, 通過配合DSP信號處理從而實現全雙工千兆。

從那天起，網線里的8條芯，一條都不多余了。

線序看起來"亂"，其實藏著大學問

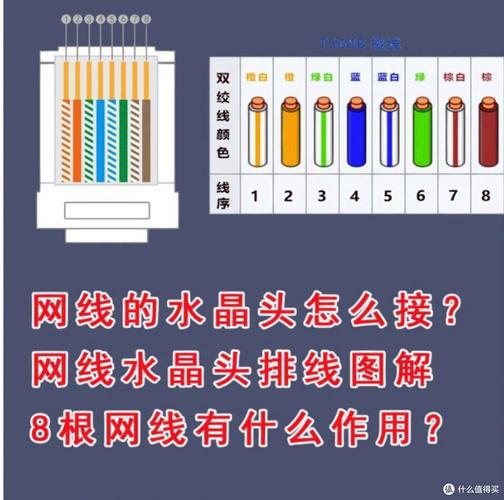

按照T568B標準做水晶頭，從左到右是這樣的：

橙白轉變為橙, 之后綠白又變成藍, 接著藍白再轉化為綠, 最后棕白變為棕。

你是否察覺到一處頗為奇特的所在, 第3腳呈現綠白之色, 第6腳為綠色, 它們分明是一對, 可為何互相之間沒有挨靠在一起呢?

這不是排版錯誤，是刻意為之的反串擾設計。

若是將綠對放置于3、4腳上, 那就會與藍對的4、5腳緊緊挨在一起, 這兩對線之間的距離過度接近, 致使高頻信號彼此產生感應, 進而引發串擾, 好似兩個人把耳朵貼在一起講話, 聲音竄入到對方耳朵之中。

把綠對進行拆開操作, 將其分別插接到3腳以及6腳當中, 中間那里夾著的是藍對, 這兩對線在物理層面上處于被隔離的狀態, 如此一來能夠使得串擾得到大幅度的降低。

看似亂序的線序，其實是工程師精心計算過的物理隔離方案。

雙絞線的差分信號網線原理，干擾越大反而越干凈

每對雙絞線傳輸的是一個差分信號對，以發送對為例：

橙白（TX+）傳的是正向信號，橙（TX-）傳的是反向信號。

到了接收端，用 TX+ 減去 TX- 得到真實數據。

周邊的電機、熒光燈、手機信號等外界電磁干擾, 會同樣程度地感應于TX+與TX-這兩根線上, 此即共模干擾。在做減法運算時, 兩邊一致的干擾被減去, 數據信號卻因一正一反的情況而被放大了。

這就是差分信號的魔法：干擾越大，減法越干凈。

? 屏蔽網線，不接地比不屏蔽還糟糕

常見的用于普通家庭的網線, 是那種沒有屏蔽層的, 它被稱作UTP, 也就是非屏蔽雙絞線, 其依靠雙絞的結構來抵抗干擾, 在日常進行使用的時候是完全能夠滿足需求的。

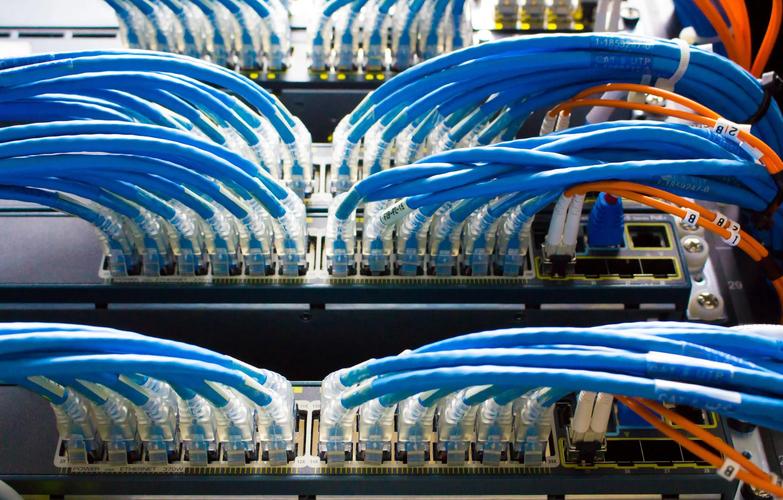

強電干擾的工業現場和機房，就要用屏蔽網線：

UTP, 它是無屏蔽的, 是家用以及普通辦公時人的首選。FTP, 有著鋁箔總屏, 適用于一般的工業環境。STP, 每對都有獨立鋁箔再加上總屏, 用于強干擾的工業環境。SFTP, 是鋁箔加編織網總屏, 應用于數據中心廣播級。

留意, 屏蔽網線唯有與屏蔽水晶頭以及可靠接地相搭配才奏效。屏蔽層若不接地, 反倒會成為一根天線, 將干擾引入進來, 比起不屏蔽更為糟糕。

下面這些是眾多新手會踏入的陷阱: 花費了高昂的價格去購置屏蔽線, 隨意地安裝水晶頭, 卻忘記了進行接地操作, 最終導致速度無法達到滿速狀態, 還錯誤地認為是線材的質量存在問題。

從Cat3到Cat8，每一代進化的邏輯

網線的迭代，本質是不斷壓榨銅線的物理極限：

Cat3, 它處于16MHz狀態, 屬于電話線時代遺留下來的；Cat5是早期用于百兆局域網情形的；Cat5e是目前家用的主流類型；Cat6能達到1Gbps, 用于企業內網方面；Cat6A用于機房綜合布線；Cat7用于工業高要求機房；Cat8可實現25/的數據中心高速互聯。

倘若進行家庭裝修, 建議直接采用Cat5e, 如此使用20年不會出現問題。要是新房裝修時預算較為充裕, 那么就選用Cat6, 多花費的金額不過幾十塊, 其頻寬能夠實現翻倍, 并且未來進行路由器升級時無需再次穿墻布線。而Cat7及以上類型對于普通家庭而言并無必要去選用, 這是因為其價格昂貴, 且兩端設備都必須配套才能凸顯原有性能。

結語

一條網線, 于1881年時是雙絞電話線的模樣, 歷經歲月變遷, 到了今天呈現為Cat8的高速通道狀態, 其已然走過了140年的歷程。

8條芯當中, 隱匿著蘊含差分信號減法理念的東西, 隱匿著包含相鄰隔離物理設計的內容, 隱匿著有著雙絞抵消干擾質樸智慧的要點。

下次你去做水晶頭這件事, 按照568B順序去捋線之時, 不妨去想一下這樣一個情況, 那個瞅著呈現亂序狀態的綠白以及綠這兩種顏色, 其背后是有著多少數量的工程師所進行的計算啊。

你做過水晶頭這項操作嘛, 曾有沒有過遭受因為線序產生的麻煩, 又或者出現用了設置相關屏蔽功能的線但實際得到不佳結果的情況? 快來去往評論區域中進行交流討論, 經驗豐富的老師傅要幫你去查看問題究竟出在什么地方。
