本技術涉及攝像頭領域，特別涉及一種成像清晰的水下攝像頭。

背景技術：

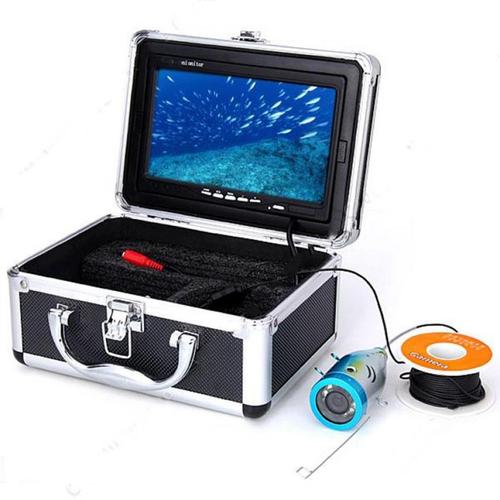

1、隨著經濟不斷發展，有越來越多的人喜愛釣魚，諸多專門用于釣魚的輔助設備由此誕生，其中水下攝像頭可以及時拍攝水下環境，且能把拍攝到的畫面傳輸到用戶手中的顯示屏里，與此同時，還能夠通過操控讓水下攝像頭進行轉動，從而拍攝不同的方位；不過因為攝像頭是整個放進水中的，全部都浸泡在水里，所以對其防水性能有著極高的要求。

2、而現有的水下攝像頭，是把攝像頭放置在透明罩當中的，攝像頭在驅動裝置的驅動之下，于透明罩內進行旋轉，像專利號為cn27)的專利里，就公開了一種帶有透明罩的水下攝像頭，這種水下攝像頭雖說能夠達成防水的效果，然而攝像頭與水體之間隔著透明罩，從而對攝像頭的成像造成比較大的影響，致使傳輸回顯示屏的圖像較為模糊；并且，因為水汽附著在透明罩的內壁等緣故，會進一步對成像效果產生影響；而且，水下攝像頭都會采用補光燈來提升拍攝效果，燈光照射到透明罩上的時候將會反射或散射回攝像頭上，進而更加影響成像效果；所以，急需一種成像清晰的水下攝像頭來解決上述問題。

技術實現思路

1、本實用新型的目的在于，至少解決現有技術當中所存在的技術問題里的其中一個，為此，本實用新型提出了一種水下攝像頭，這種水下攝像頭其成像清晰。

2、存在這樣一種實施例，它屬于本實用新型，其所采用的用于解決技術問題的技術方案這般呈現，亦即，有一種水下攝像頭，該水下攝像頭成像清晰，它涵蓋底座、旋轉座、驅動電機、控制板以及攝像頭。

3、底座上設置有定位槽；

4、旋轉座設置在底座上且與底座之間具有間距；

5、驅動電機被設置在旋轉座的內部，并且，驅動電機的轉軸朝著旋轉座的外部進行延伸，隨后，插設在定位槽之內。

6、攝像頭設置在旋轉座內且至少部分位于旋轉座外；

7、設置在旋轉座內的控制板，其分別和驅動電機電連接，還和攝像頭電連接，同時與外部監控器電連接。

8、在本實用新型眾多實施例子其中之一里，一塊控制板借助具有限位作用的結構，將自身與供其旋轉的座子相連，有一臺驅動電機通過具可拆卸特征的結構同該控制板相連接，來達成讓驅動電機、控制板以及實現旋轉動作的座子一同運轉的狀態。

9、在本實用新型的實例當中，存在這樣一種情況，限位結構是由多個部件構造而成的，其中一部分是設置于旋轉座內部的若干個限位柱，而另一部分則是設置于控制板之上的若干個限位槽，并且，限位柱是插入于限位槽之內的。

10、作為本實用新型的實施例之一，可拆卸結構設置為螺栓連接結構。

11、本實用新型的實施例其一，存有這樣一種水下攝像頭，其成像清晰，它之中還含有光源板，該光源板設置于旋轉座以內，并且和控制板進行電連接，光源板的出光方向跟攝像頭的光路方向大體一致。

12、作為本實用新型的實施例之一，轉軸與旋轉座之間設置有防水圈。

13、作為本實用新型實施例當中的其中一個，攝像頭跟旋轉座之間涂抹了防水膠。

14、它是一種水下攝像頭，有著成像清晰的有益效果，其包括底座，底座上設有定位槽，還包括旋轉座，旋轉座設置在底座上且二者有間距，又有驅動電機，驅動電機在旋轉座內，其轉軸延伸至旋轉座外并插在定位槽里，還有攝像頭，攝像頭在旋轉座內且至少部分在旋轉座外面，另外有控制板，控制板在旋轉座內并分別和驅動電機、攝像頭以及外部監控器電連接，因為這樣構造，能讓攝像頭至少部分在旋轉座外，光線可直接傳到攝像頭內，不會被阻擋，更不會受水汽影響，大大提升了成像質量，符合使用需求。

技術特征：

1.有這樣一種水下攝像頭，它成像很清晰，其具備的特征是，它包含底座(10)，還有旋轉座(20)，以及驅動電機(30)終極大招DIY水下攝像頭，另外還有控制板(40)，并且還有攝像頭(50)。

2.依據權利要求1所闡述的一種成像清晰的水下攝像頭，其具有這樣的特性，即，所述控制板(40)借助限位結構(60)與所述旋轉座(20)相連接，所述驅動電機(30)通過可拆卸結構(70)與所述控制板(40)相連接，進而使得所述驅動電機(30)、控制板(40)以及旋轉座(20)能夠同步進行旋轉。

3.有著成像清晰特點的水下攝像頭，是依照權利要求2所述的那種。其限位結構（60）有著這樣的特征，在旋轉座（20）內部設置了若干個限位柱（61），控制板（40）上也設置了若干個限位槽（62），并且限位柱（61）插入到了限位槽（62）當中呢。

4.針對依據權利要求2所講的那種成像清晰的水下攝像頭，其特點在于，它的可拆卸結構(70)被設置成螺栓連接結構。

5.以權利要求1中所講的成像清晰的水下攝像頭來說，其具有這樣的特征，又包含在旋轉座20里面且和控制板40進行電連接的光源板80，光源板80的出光方向跟攝像頭50的光路方向大略是一樣的。

6.一種成像清晰的水下攝像頭，按權利要求1所述，其具有這樣的特征，即：在所述轉軸(31)跟所述旋轉座(20)之間，設置了防水圈(90)。

7.就權利要求1所講的那種成像清晰的水下攝像頭而言，該攝像頭(50)與旋轉座(20)之間被涂上了防水膠，這是其特征所在。

技術總結

本技術公開了一種水下攝像頭，它成像清晰，其包括底座，底座上設有定位槽，旋轉座設置在底座上，二者之間存在間距，驅動電機置于旋轉座內，其轉軸延伸到旋轉座外并插入定位槽內，攝像頭設于旋轉座內，至少有部分位于旋轉座外，控制板在旋轉座內，分別與驅動電機、攝像頭及外部監控器電連接著，憑借上述結構能讓 的至少部分處于旋轉座外，光線可直接傳到攝像頭內，不會遭遇阻擋，更不會受水汽干擾，顯著提升了成像質量，契合使用需求。

技術研發人員：貝為章

受保護的技術使用者：貝為章

技術研發日：

技術公布日：2024/6/26
